深圳的智能硬件赛道，从来不缺想法，缺的是把想法变成能稳定出货的产品。很多团队在原型阶段跑得飞快，一到试产就卡壳——不是结构公差对不上，就是固件在低温环境下死机。作为一家扎根深圳的智能硬件方案商，安优客科技几乎每天都要处理这类问题。今天这篇文章，不聊虚的，直接拆解从概念到量产的全流程，说说那些真正影响项目成败的细节。

硬件定制开发的本质：工程化思维，不是攒零件

所谓智能硬件定制，核心在于将物联网协议、传感器阵列、边缘计算单元与结构设计做系统级整合。很多客户拿着竞品拆机图来找我们，开口就是“照着做一台”。但实际情况是，每一颗物料的选择都会牵动功耗、散热、成本和生产良率。比如一颗看似普通的BLE SoC，在-20℃环境下射频性能可能衰减15%以上，这直接决定户外设备要不要加加热电路。

我们的做法是先做需求拆解——把产品定义拆成功能清单、环境约束、认证要求和目标BOM成本。这一步往往要花掉整个项目20%的时间，但恰恰是这20%，决定了后面80%的进度是否顺畅。举个例子，一个智慧农业用的土壤监测终端，客户最初要求-40℃工作，但实测数据表明，在东北黑土地冻土层以下，传感器实际温度很少低于-25℃。重新校准指标后，BOM成本直接降了18%。

从原理图到量产，关键节点怎么卡控

原理图设计阶段，我们特别关注电源树拓扑和信号完整性。物联网设备常年待机，待机电流每多1μA，一年下来电池容量需求就多出近9mAh。安优客在低功耗设计上有一套成熟的基线方案，实测能把NB-IoT模组的平均待机电流压在3.2μA以内，比行业平均水平低40%左右。

紧接着是PCB Layout。这里有个容易被忽略的坑——天线净空区。很多团队为了缩小板子，把天线区域压缩到极限，结果整机灵敏度掉了6-8dB，通信距离大打折扣。我们一般建议客户预留至少10mm×6mm的净空，同时将射频走线做50Ω阻抗控制。如果结构上实在受限，就得改用陶瓷天线加匹配网络调优，但这会多花3-5天的调试周期。

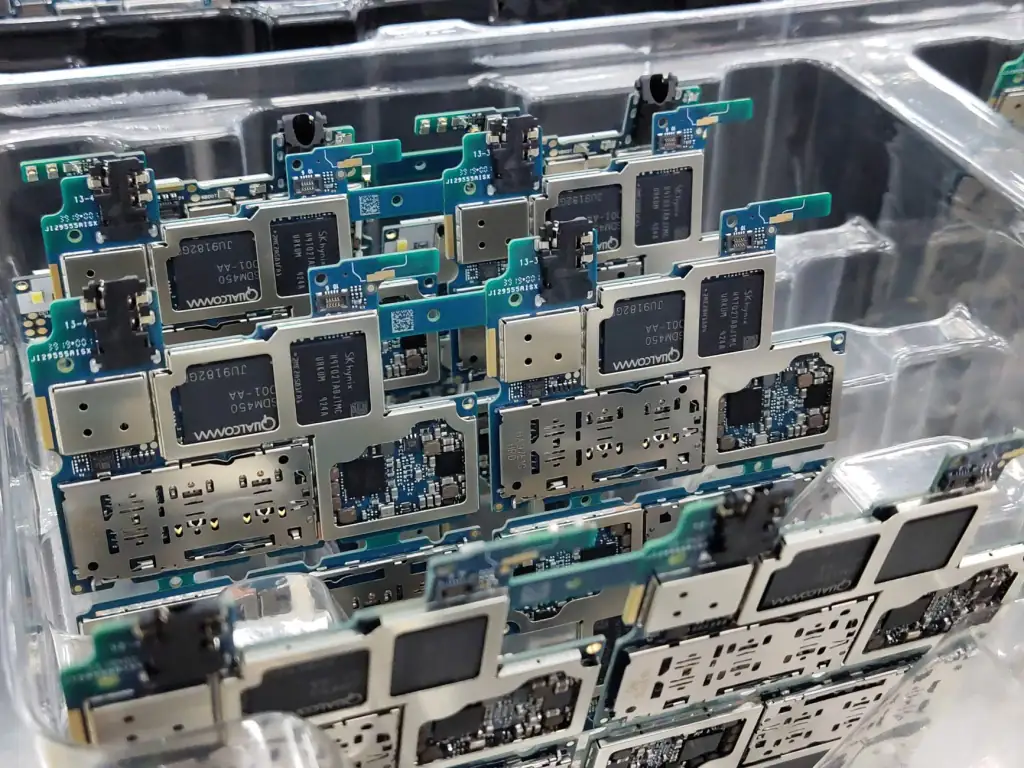

到了试产阶段，DFM（可制造性设计）审查是安优客的强制环节。我们会把Gerber文件丢给合作的SMT工厂做虚拟贴装，提前发现焊盘间距不足、元件封装选错这类低级却致命的问题。数据对比很有说服力：经过完整DFM审查的项目，首次试产直通率平均在91%以上，而跳过这一步的项目，首试直通率往往只有67%，返工成本相差近三倍。

深圳科技生态圈的隐性优势

为什么选深圳？因为这里一小时车程内能凑齐外壳开模、PCBA贴片、锂电池定制、甚至是UL认证代理。安优客的供应链体系覆盖了珠三角超过40家核心供应商，标准物料48小时到货，定制物料最快7天出样品。这种配套密度，在其他城市很难复制。更重要的是，我们和几家主力工厂有长期产能锁定协议，旺季排产不用看别人脸色。

量产后的测试环节同样不能省。我们通常建议客户做高低温循环（-20℃~60℃，100个循环）和跌落测试（1.2米六面）。最近一个手持巡检终端项目，就是在高低温测试里发现电池仓卡扣在低温收缩后出现0.2mm的间隙，导致震动异响。问题在量产前被拦截，避免了至少5000台整机的潜在退货风险。

• 需求分析与可行性评估：1-2周，输出产品需求文档
• 硬件方案设计与评审：2-4周，含原理图、Layout、天线调试
• 工程样机验证：3-5周，软硬件联调、功耗实测、可靠性摸底
• 小批量试产与认证：3-6周，同步推进FCC/CE/SRRC
• 量产爬坡与售后支持：持续进行，驻场FAE跟线

最后说句实在话。智能硬件和物联网的定制开发，本质上是一场工程经验与时间成本之间的博弈。深圳科技公司林立，但真正能实现“概念→设计→样机→量产”全链路闭环的并不多。安优客的优势在于，我们愿意在项目初期就把风险摊开讲清楚，哪怕这会让我们少签一张合同。毕竟，能稳定出货的方案，才是对客户最有价值的技术方案。
